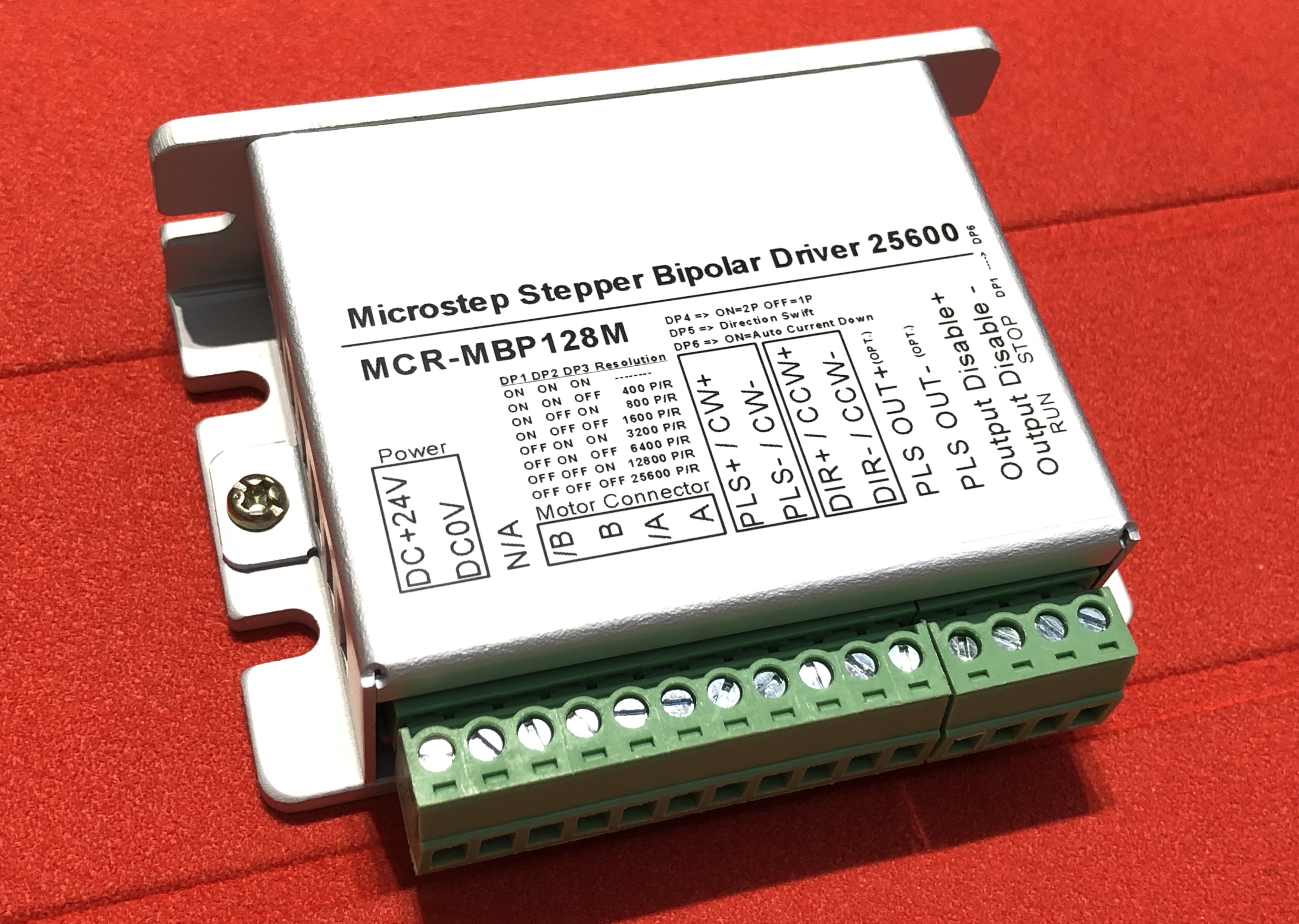

端子由左下至右下順序
DC+24V (DC12-35V) Max 3A Std.1.2A
GND
N/A
/B
B
/A
A
PLS+/CW+
PLS-/CW-
DIR+/CCW+
DIR-/CCW-
PLS OUT+(Optional)
PLS OUT- (Optional)
Output Disable+(ISO. MAX:<30V <15mA)
Output Disable- (ISO. MAX:<30V <15mA)
DP1 DP2 DP3 Resolution
ON ON ON --------
ON ON OFF 400 P/R
ON OFF ON 800 P/R
ON OFF OFF 1600 P/R
OFF ON ON 3200 P/R
OFF ON OFF 6400 P/R
OFF OFF ON 12800 P/R
OFF OFF OFF 25600 P/R
DP4 => ON=2P OFF=1P
DP5 => Direction Swift
DP6 =>ON=Auto Current Down
